您現在所在的位置：網站首頁 〉下載中心

3P-6P煤改電低溫增焓空氣能熱泵控制器規格書

發布時間：2021-11-20

下載查看高清圖紙地址： 3P-6P煤改電低溫增焓空氣能熱泵控制器規格書

3P-6P煤改電低溫增焓空氣能熱泵控制器規格書

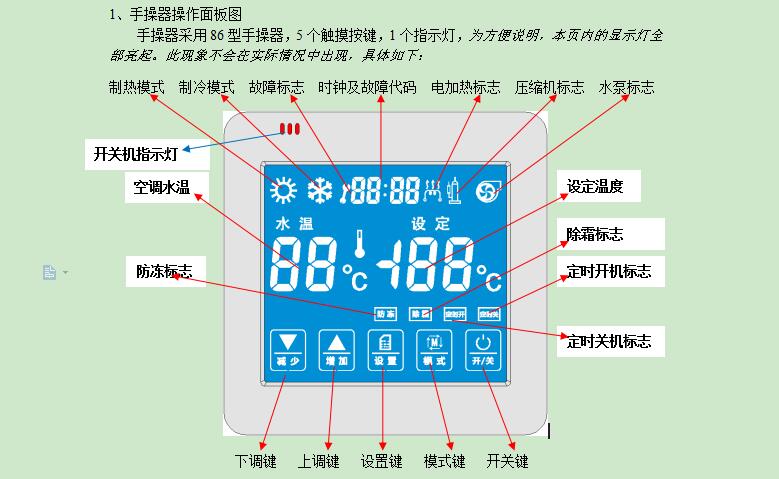

1、手操器操作面板圖

手操器采用86型手操器，5個觸摸按鍵，1個指示燈，為方便說明，本頁內的顯示燈全部亮起。此現象不會在實際情況中出現，具體如下：

制熱模式  制冷模式  故障標志  時鐘及故障代碼  電加熱標志  壓縮機標志  水泵標志

 下調鍵   上調鍵   設置鍵   模式鍵   開關鍵

◆觸摸按鍵

開關鍵：  手指輕觸可執行開、關機操作；

 模式鍵：  待機狀態下手指重復輕觸即可切換模式操作：制冷→制熱→制冷；

設置鍵：  待機狀態下手指輕觸一下即可進入統參數設置操作；

▲▼鍵：  在進入參數操作界面手指輕觸這兩個按鍵即可調節修改參數操作；

 注1：長按【▼】鍵5秒可進入機組溫度查詢操作，進入查詢狀態重復按匹【▼】鍵可循環查詢機組各個溫度傳感器的溫度值；

 注2：長按【▲】鍵5秒可進入機組歷史故障查詢操作，進入查詢狀態重復按匹【▲】鍵可循環查詢各個歷史故障。

查詢結束后按【模式】鍵則退出查詢操作，返回查詢前顯示狀態。

◆指示燈：開機點亮，關機熄滅。

2、開機操作

控制器初始上電根據檢測到的室外環境溫度自動判斷模式，具體如下：

室外環境溫度

模式

≥25℃

制冷

＜25℃

制熱


 在關機狀態下用戶手指輕觸一下【開/關】鍵，控制器便執行開機操作，指示燈點亮，滿足開機條件后開啟水泵、壓縮機并標志點亮。

注意：系統初始上電自動判斷模式，模式判斷完成將不再改變，除非用戶切換模式。

3、關機操作

在開機狀態下用戶手指輕觸一下【開/關】鍵，便可執行關機操作；

關機后顯示屏壓縮機、水泵等目標運行標志熄滅，運行指示等熄滅。

注意：一旦執行關機操作，即使立刻按下【開/關】鍵，壓縮機仍需要3分鐘才可重新

啟動。這功能的目的是為機件提供適當的保護。壓縮機會在3分鐘后自動開啟。

4、模式選擇操作

為方便說明，此圖片中的模式標志顯示全部亮起，此現象不會在實際情況中出現。

                    制熱模式  制冷模式

 控制器在通電之后根據環境溫度自動判斷運行模式后，用戶可根據實際需要通過輕觸【模式】按鍵操作選擇所需模式，重復按模式鍵可循環選擇模式，例如首次上電系統判斷模式為制冷，則重復按模式鍵，控制器模式循環切換具體如下：制冷  à  制熱  à  制冷  à  ……詳細顯示界面如下：

 a、制冷模式界面                           b、制熱模式界面



注意：用戶模式切換必須在待機情況下切換，這功能的目的是為機件提供適當的保護。

5、系統參數設置操作

注：參數設置功能必須在待機下才允許操作！

參數設置操作：按【設置】鍵進入參數修改設置狀態，此時回水溫度區域顯示參數代碼，設定溫度區域顯示參數值，再按“設置”鍵項目增加，按“模式”鍵項目減少，在參數設置狀態按【▲】或【▼】即可調整參數范圍。項目S1時連續按住設置鍵+【▲】+【▼】項目增加并自動跳過密碼S1，S2，A1，A2，A3。

退出設置操作：當參數設置完成后按一次“開關機”鍵便可退出參數設置狀態并確認修改參數，1分鐘內沒有任何按鍵操作則自動確認參數設置返回參數設置前狀態。

◆顯示界面：手操器回水溫度區域顯示參數代碼，設定溫度區域顯示參數值，如下圖：

可設定參數表

類別

序號

代碼

參數名稱

出廠設定

設定范圍

溫

控

類



P1

制冷回水溫度設定值

12℃

-19～32



P2

制熱回水溫度設定值

40℃

8～90



P3

備用





時

鐘



H1

時鐘小時調整

0時

0～23



H2

時鐘分鐘調整

0分

0～59

定

時

類



H3

定時1開機小時設定

0

0～23



H4

定時1開機分鐘設定

0

0～59



H5

定時1關機小時設定

0

0～23



H6

定時1關機分鐘設定

0

0～59



H7

定時2開機小時設定

0

0～23



H8

定時2開機分鐘設定

0

0～59



H9

定時2關機小時設定

0

0～23



HA

定時2關機分鐘設定

0

0～59



Hb

定時3開機小時設定

0

0～23



HC

定時3開機分鐘設定

0

0～59



Hd

定時3關機小時設定

0

0～23



HE

定時3關機分鐘設定

0

0～59



HF

定時開關機否（0：否；1：是）

0

0～1

密

碼

及

催

款



S1

進入下一項參數密碼1（默認12）

25

0～99



S2

進入下一項參數密碼2（默認34）

17

0～99



A1

S1密碼設置

12

0～99



A2

S2密碼設置

34

0～99



A3

運行時限

0

0～99

系

統

設

置

類



b1

冷暖/單冷（0：冷暖；1：單冷；2：單熱）

0

0～2



b2

 掉電記憶否（0/2：否；1/3：是）(0/1初始開度程序內部查表，2/3初始開度由F2/F3確定)

1

0～3



b3

電源保護否（0：否；1：相序；2高低電壓保護）

0

0～2



b4

組合模塊數

1

1～8



b5

溫控周期

15秒

0-99



b6

動作范圍（溫控回差）

2℃

1～12



b7

增焓電子膨脹閥開啟冷凝后溫度

25

30～70



b8

增焓電子膨脹閥關閉冷凝后溫度

20℃

20～50



b9

制熱增焓開啟環境溫度

10℃

-5～24



bA

制冷增焓開啟環境溫度

30℃

25～50

保

護

類



C1

制冷翅片溫度過高

63℃

50～80



C2

制冷出水溫度過低

4℃

-19～10



C3

制熱出水溫度過高

60℃

40～99



C4

故障復位時間，99不復位

25分鐘

10～99



C5

輔熱時允許進入的環境溫度

-15℃

-30～60



C6

水流開關持續檢測時間

10秒

1～60



C7

 排氣溫度過高報警值      （單位*10℃）

12(120℃)

10～14



C8

進出水溫差過大保護

12℃

5～20

化

霜

類



d1

允許進入化霜的環境溫度

10℃

0～12



d 2

首次化霜壓機工作累計時間

30分鐘

20～99



d 3

化霜最長時間

6分鐘

2～15



d 4

進入化霜溫度條件

7℃

0～10



d 5

退出化霜翅片溫度條件

13℃

0～20



d 6

最長未除霜累計工作時間

2小時

1～12



d 7

溫差值過大緊急進入化霜模式

10

10～75



d 8

化霜方式選擇（0：回氣溫差；1：翅片溫差）

0

0～1

電子膨脹閥調節類



d 9

 電子膨脹閥調節速率       (單位10ms)

3(100ms)

1～125



d A

制冷工況電子膨脹閥調節周期

25秒

5～125



d b

制熱工況電子膨脹閥調節周期

25秒

5～125



d C

增焓電子膨脹閥調節周期

20秒

5～125



d d

節流電子膨脹閥壓縮機開機后延時檢測過熱度時間

3分鐘

1～10



d E

兒童鎖  0無，1有

0

0～1



d F

 開度只能增大的排氣溫度點

95℃

70～110

節

流

電

子

膨

脹

閥

參

數



F0

 電子膨脹閥最大開度       (單位*10脈沖)

50(500脈沖)

20～125



F1

制冷節流閥最小開度(單位*10脈沖)

8(80脈沖)

0～50



F2

制冷工況首次開機初始開度  (單位*10脈沖)

35(240脈沖)

0～125



F3

制熱工況最小初始開度  (單位*10脈沖)

12(120脈沖)

0～125



F4

 除霜開度                 (單位*10脈沖)

48(480脈沖)

0～125



F5

 手動調閥開度             (單位*10脈沖)

25(250脈沖)

0～125



F6

制冷工況過熱度設定值

-2℃

-19～19



F7

制熱工況過熱度設定值

3℃

-19～19



F8

節流調閥方式(0:過熱度自動;1:手動)

0

0～1

增焓電子膨脹閥參數



F9

 制熱增焓電子膨脹閥最大開度       (單位*10脈沖)

50(500脈沖)

20～125



FA

 制熱增焓子膨脹閥最小開度       (單位*10脈沖)

8(80脈沖)

0～30



Fb

 制熱增焓初始開度                 (單位*10脈沖)

9(90脈沖)

0～125



FC

制熱增焓過熱度設定值

36℃

-19～60



Fd

 增焓手動調閥開度             (單位*10脈沖)

25(250脈沖)

0～125



FE

增焓調閥方式(0過熱度自動或排氣自動;1手動;2丹氟斯)

0

0～2

地址



FF

本機地址碼

1

1～125

功能類型



U1

吸氣溫度過低保護設定值

-5℃

-20～10



U2

485端口選擇(0:網絡模塊；1:MODBUS標準協議；新疆自定義)

0

0～2



U3

排氣噴液閥開啟溫度

100℃

0～125



U4

排氣噴液閥關閉溫度

85℃

0～125



U5

底盤電加熱開啟溫度

-25℃

0～30



U6

 DO6,D07接口定義(0:補氣增焓閥、底盤電加熱；1：排氣噴液、底盤電加熱；2：排氣噴液閥、補氣增焓閥)

0

0～2



U7

溫度到循環泵選擇，0不停（冷暖均適用），1停 (僅制熱)

                  2節能1 (停5分鐘 開5分鐘，僅制熱)

3節能2 (停10分鐘 開5分鐘，僅制熱)

4節能3 (停20分鐘 開5分鐘，僅制熱)

5停（冷暖均適用）

0

0～5



U8

 0除霜不停機+制熱開制冷除霜關，1除霜停機+制熱開制冷除霜關，2除霜不停機+制熱關制冷除霜開，3除霜停機+制熱關制冷除霜開

3

0～3





U9

制熱回水溫度修正值

0℃

0～10





UA

制熱溫度設定值上限

55℃

0～90





Ub

制冷溫度設定值下限

10℃

-19～90





UC

壓縮機電流保護值，0無此功能

24A(10p)

0～80





Ud

底盤電加熱除霜后工作時間

10分鐘

1～99





UE

制冷增焓時電子膨脹閥最小開度   (單位*10脈沖)

8(80脈沖)

0～30





UF

 制冷增焓初始開度               (單位*10脈沖)

18(180脈沖)

0～125





UH

制冷增焓過熱度設定值

35℃

0～60





11

制熱節流閥最小開度環溫點1

8℃

-32-60





12

制熱節流閥最小開度環溫點2

1℃

-32-60





13

制熱節流閥最小開度環溫點3

-5℃

-32-60





14

制熱節流閥最小開度環溫點4

-10℃

-32-60





15

制熱節流閥最小開度環溫點5

-18℃

-32-60





21

制熱節流閥最小開度1(單位*10脈沖)

16

0～50





22

制熱節流閥最小開度2(單位*10脈沖)

16

0～50





23

制熱節流閥最小開度3(單位*10脈沖)

12

0～50





24

制熱節流閥最小開度4(單位*10脈沖)

11

0～50





25

制熱節流閥最小開度5(單位*10脈沖)

9

0～50





26

制熱節流閥最小開度6(單位*10脈沖)

8

0～50





31

-12度測試時，最小開度的個位步數，用于最小開度微調

0

0～9


注1：當設定值超過99時，100=A0；110＝b0；120＝C0；具體則顯示如下：

 101～109＝A1～A9；  111～119＝b1～b9；  121～129＝C1～C9

注2：同時按設置鍵+模式鍵+【▲】直接進入第84項參數，按設置鍵項目增，按模式鍵項目減。

注3：上面最小開度初值為5P機的，6P機使用建議分別減1使用。

6、查看傳感器參數操作

查詢操作：在開機或關機狀態下長按【▼】減少鍵5秒均可進入傳感器溫度查詢操作，重復按【▼】減少鍵可循環查詢各個傳感器的參數。

退出查詢操作：傳感器參數查詢過程中，按一次【模式】鍵退出查詢狀態，1分鐘內沒有任何按鍵操作自動取消查詢返回查詢前狀態。

手操器回水溫度區域顯示傳感器名稱代碼，設定溫度區域顯示傳感器溫度值，如下圖：

◆傳感器名稱與參數表

序號

顯示代碼

傳感器名稱
  1.

h0

系統回水溫度
  1.

h1

環境溫度
  1.

A0

出水溫度
  1.

A1

翅片溫度
  1.

A2

吸氣溫度
  1.

A3

制冷閥后溫度
  1.

A4

壓縮機電流
  1.

A5

備用
  1.

A6

排氣溫度
  1.

A7

節流電子膨脹閥開度
  1.

A8

增焓電子膨脹閥開度
  1.

A9

節流過熱度
  1.

AA

增焓過熱度


 注1：當溫度值超過99℃時，100℃=A0；110℃＝b0；120℃＝C0；130℃＝d0；140℃=E0，具體為：101～109℃＝A1～A9；111～119℃＝b1～b9；121～129℃＝C1～C9；131～139℃＝d1～d9

注2：電子膨脹閥開度顯示為實際脈沖數的10倍值。

7、查看歷史故障操作

 查詢操作：在開機或關機狀態下長按【▲】增加鍵5秒均可查詢歷史故障操作，重復按【▲】增加鍵可循環查詢最近32個歷史故障。,

 退出查詢操作：在查詢歷史故障狀態下按【模式】鍵一次便可退出歷史故障查詢狀態，1分鐘內沒有任何按鍵操作自動取消查詢返回查詢前狀態。

清除歷史故障操作：在歷史故障查詢狀態下，按【設置】鍵一次則清除所有歷史故障。

 在歷史故障查詢狀態手操器故障指示標志點亮，設定溫度區域顯示歷史故障記錄序號，時鐘區域前兩位數字顯示發生故障單元數，時鐘后兩位數字閃爍顯示故障代碼，如下圖：

 注：如上圖所示“歷史第1個故障”為代碼“E1:24”的故障。

8、強制除霜操作

 強制除霜操作：在制熱工況下且已經開機狀態下按【模式】鍵進入強制除霜模式設置狀態，此時重復按“模式”鍵可在“制熱模式”和“強制除霜模式”兩者間切換。在“強制除霜”模式下，按【設置】鍵便可進入強制除霜，強制除霜過程及退出除霜條件同系統自動除霜邏輯。

 ◇強制除霜設定界面：                       ◇正在除霜界面：



9、當前故障界面

注：如上圖所示當前發生的故障為“E1:24”的故障。

10、故障代碼表

故障原因

故障代碼

進入條件

保護措施

通訊故障

E1：00

主板與手操器通訊失敗

全停

組電源故障保護

E1：01

【b3】為“1”，缺逆相

全停

水流開關斷開

E1：02

水流開關持續斷開【C6】秒

全停

制冷防凍開關斷開

E1：03

制冷防凍開關斷開

停壓縮機

制冷出水過低保護

E1：04

出水溫度低于【C2】值

停壓縮機

制熱出水過高保護

E1：05

制熱出水溫度高于【C3】值
